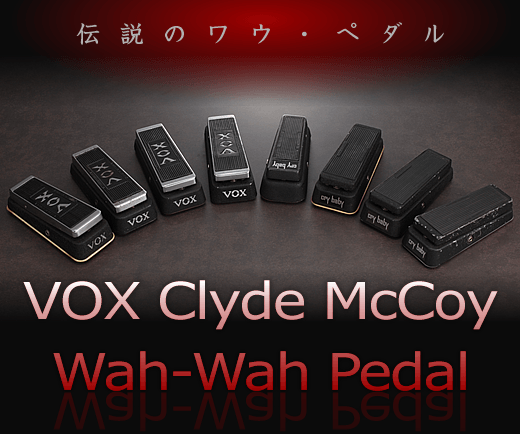

전설적인 와우 페달 VOX Clyde McCoy Wah-Wah Pedal
안녕하세요, 여러분! 오랜만의 이펙터 칼럼은 세계 최초의 상용 와우 페달인 VOX Clyde McCoy를 다뤄보려고 합니다. 뭐라구요? 맞습니다! 전 세계를 뒤져도 쉽게 찾을 수 없는 초희귀한 실물을 저희 THE 중고악기 가게가 확보했습니다(^O^)v 게다가 다량으로!
먼저 거절해야 할 것 같습니다만, 저희 가게에서도 자주 도움을 받고 취재 협력도 하고 있는 신코 뮤직에서 발행하고 있는 이펙터 마니아의 바이블이라 할 수 있는 'The EFFECTOR BOOK'을 소개합니다. 그 Vol.2에서도 라이터인 Hosokawa Shinpei 씨와 Kazuhie(TEXAS BLOOD)가 세세하고 자세하게 훌륭한 기사를 정리해 주셨기 때문에, 이번에는 중복되는 것을 알면서도 부끄럽지만 두 번째 글을 쓰도록 하겠습니다.
와우 페달은 퍼즈와 함께 가장 오래된 이펙터로 트럼펫 연주자가 뮤트(Mute)로 연주하는 소리(Wah-Wah)와 유사한 사운드를 만들 수 있습니다. 원리는 고유의 공진 주파수를 가진 필터 회로를 이용한 이펙터로, 가변저항기(포트)를 페달로 직접 조작하여 주파수 포인트를 연속적으로 움직여 음색 변화를 주는 것입니다. 가변저항기(포트)와 페달을 랙 앤 피니언 방식으로 연동시키고 있습니다. 현대에 와서는 매우 원시적인 회로라고 할 수 있지만, 전기기술이 발달한 오늘날에도 이 고전적인 회로는 음색적으로 많은 기타리스트들이 선호하며 주류로 자리 잡고 있습니다.
이 필터 회로는 인덕터와 커패시터(콘덴서)를 사용한 LC 공진 회로입니다. 인덕터와 커패시터에 의해 결정되는 공진 주파수(레조넌스)와 피크 높이(Q)가 음색의 성격을 만듭니다. 부품 수가 매우 적은 간단한 회로이지만, 이 인덕터와 커패시터, 그리고 포트와 트랜지스터의 차이(개체 차이도 포함)에 따라 얻을 수 있는 소리에 큰 차이가 생깁니다.
이제 와우 페달의 역사부터 살펴봅시다.(※연대 표기는 추정치입니다.)
VOX는 1960년대 중반 The Beatles, The Rolling Stones로 대표되는 브리티쉬 인베이젼에서 Phantom 시리즈 기타와 AC-15, AC-30, AC-100(Super Beatle) 앰프 등을 출시하여 가장 성공한 브랜드입니다. 한 브랜드입니다. 그 VOX 브랜드를 제공하던 회사가 영국의 JMI(Jennings Music Industries)였고, 미국 진출에 있어 수입 대리점 업무를 담당한 것이 미국의 Thomas Organ社였다.
Thomas Organ은 수입 업무에 그치지 않고 JMI와 공동으로 VOX 앰프 개발에도 참여했습니다. 비틀즈가 사용한 AC-100 "Super Beatle"도 Thomas Organ의 제품입니다. 그 "Super Beatle" 앰프에 탑재되어 있던 미드 레인지 부스터 회로를 Thomas Organ의 엔지니어 Brad Plunkett 씨가 개량하던 중 우연히 만들어 냈다고 합니다. 이를 바탕으로 JMI는 당시 이미 제품화되어 있던 VOX의 볼륨 페달에 내장된 프로토타입을 완성했다. 이것이 '66년 무렵의 일입니다. 이 프로토타입은 Jimi Hendrix 등 유명 뮤지션에게 직접 전달되었다고 합니다.
제품 생산은 이탈리아의 EME(Electronica Musicale Europea)가 맡았는데, EME는 60년대 초 JMI와 Thomas Organ, 이탈리아의 악기 제조사인 EKO3사가 합작으로 설립한 회사로 VOX의 기타와 오르간을 생산하기도 했습니다. 오르간도 제조했습니다.
'67년 2월, 최초로 시판된 VOX 와우는 'THE CLYDE McCOY WAH-WAH PEDAL'로 명명되었다. 클라이드 맥코이(Clyde McCoy, 1903~1990)는 와와 음소거(혼 부분을 손이나 음소거로 막는 연주법)로 유명한 트럼펫 연주자의 이름이며, 페달 뒷면에는 그의 초상화가 그려져 있다. 출시 시기는 VOX/Thomas Organ의 와우 페달 홍보용 음반 발매 시기로 추측하고 있다. 또한 Clyde McCoy의 초상화는 '68년경에는 사라지고 로고로만 변경되었습니다. 말기에는 뒷면에 아무것도 기재되어 있지 않은 모델도 존재한다. 특히 초상화가 들어간 모델은 "Picture", 로고만 있는 모델은 "Signature", 무표기 모델은 "No-Logo"로 구분되어 있습니다.
등장한 지 얼마 되지 않은 와우 페달의 사운드는 Eric Clapton이 이끄는 Cream의 2번째 앨범 'DISRAELI GEARS(컬러풀 크림)'에 수록된 'Tales Of Brave Ulysses(Tales Of Brave Ulysses)'(녹음은 '67년 5월)에서 들을 수 있다. Eric Clapton은 그 녹음 당시 뉴욕 48번가 악기점 'Mannys'에서 Clyde McCoy Wah를 구입한 것으로 보인다. 막 입수한 미지의 이펙터로 그 멋진 역사에 남을 명곡을 만들어낸 클랩튼이 대단하네요.
'67년 후반에는 미국 시장에서의 VOX 대리점인 Thomas Organ의 요청으로 'Crybaby'가 투입되었습니다. 'Clyde McCoy'와 마찬가지로 이탈리아의 EME에서 제조되어 내용물은 동일하지만, 초기 제품은 둥글고 한 번 더 슬림한 케이스에 로고가 페달 상단에 들어가 있어 'Top-Logo'라고 불립니다.
'68년경 'Clyde McCoy'는 'Picture'에서 로고만 있는 'Signature'로 바뀌었고, 'Crybaby'도 일반 케이스로 사양이 변경되어 'Crybaby MODEL 95-910511'이 됩니다.
'69년경에는 'Clyde McCoy'는 'WAH-WAH MODEL V846'으로 모델명을 변경.
'69년~'70년경에는 EME에서 JEN ELECTRONICA가 독립하여 VOX 와우의 제조를 이어받음과 동시에 자사 브랜드인 'Crybaby'를 출시했습니다.
JEN은 이후 80년대 중반까지 유럽용 VOX 'WAH 250.049/250.414'와 자체 브랜드 'Crybaby 310.001(250.046)', 70년대 후반부터 'Crybaby SUPER 250.422/250.394'를 생산했다.
'72년경에는 Thomas Organ의 Sepulveda 공장에서도 'WAH-WAH MODEL V846'과 'Crybaby 95-910511'을 생산하게 되었습니다.
미국산 와우의 탄생입니다. 70년대 중반에는 Chicago로 공장을 이전. 같은 시기에 JEN이 'Crybaby'라는 이름을 상표 등록하면서 Thomas사는 'Crybaby'라는 이름을 사용할 수 없게 되었고, 'WAH-WAH MODEL 9-3704'로 모델명을 변경했다. 과도기적 제품에는 앞판이나 뒷면의 'Crybaby' 로고 위에 스티커가 붙어 있는 것이 있습니다.
또한 시카고 시기는 Thomas (THOMAS INTERNATIONAL CORP. CHICAGO, ILLINOIS)~Thomas (Thomas Organ Co. CHICAGO, ILLINOIS)로 회사명 표기가 바뀌었고, 회사는 '79년에 문을 닫았다.
OEM(주문자상표부착생산) 모델로는 미국의 관악기 메이커 KING의 60년대 이탈리아제 'VOX-WAH Top-Logo'부터 70년대 미국제 'VOX-WAH MODEL 95-932011'까지의 모델과 영국 DALLAS-ARBITER( SOUND CITY)의 'WAH FACE'라는 JEN 제조 모델 등이 알려져 있다.
그리고 '80년대 중반에는 JEN도 'Crybaby'의 판매권을 Dunlop사에 양도하고 사라져 버렸습니다.
실기 소개
VOX '67 THE CLYDE McCOY WAH-WAH PEDAL "Picture" #120X
'콱'하는 씹는 맛이 좋고(상승 속도가 빠름), 화려한 차카포코 사운드가 특징입니다. 매우 밝고 맑은 톤의 인상입니다.
스펙
Inductor : HALO(라지홀)
Pot : ICAR 100KΩ
Switsch : ARROW(초기 베이크 합판 구조)
Transistors : BC109b×2
Capacitors : DUCATI 0.01×2, Mullard Tropical-Fish 0.22×2, DUCATI BIPORARE 4μF
w/ Original Softcase
VOX '68 Clyde McCoy Wah-Wah Pedal "Signature" #9724
위 사진의 개체보다 약간 더 미드 부분이 두껍고, 가장 와일드한 느낌을 가지고 있습니다.
SPEC
Inductor : HALO(스몰홀)
Pot : ICAR 100KΩ
Switch : ARROW(초기 베이크 합판 구조)
Transistors : ses 131DT2×2
Capacitors : DUCATI 0.01×2, ARCO 0.22×2, DUCATI BIPORARE 4μF
부싱 고무 교체 가능
VOX '68 Clyde McCoy Wah-Wah Pedal "Signature" #8286
HALO 탑재 기종 중에서는 어른스럽고 고급스러운 사운드를 들려줍니다.
SPEC
Inductor : HALO(라지홀)
Pot : CTS 100K(#1377440) ※ 교체용
Switch : Carling(#0713) ※교체
Transistors : BC109b×2
캐패시터 : DUCATI 0.01×2, Mullard Tropical-Fish 0.22×2, DUCATI BIPORARE 4μF
고무발 고정 나사 3개 또는 1개 교체, 부싱 고무 3개 교체 가능
VOX '68 Clyde McCoy Wah-Wah Pedal "Signature" #9410
투명감 넘치는 HALO 특유의 사운드에 더해, 피키한 상승이 특징인 개체이다. 필터가 열리는 순간의 콱 하는 독특한 먹음직스러움과 광선처럼 뿜어져 나오는 풍부한 배음이 선명합니다(^ ^)b
SPEC
Inductor : HALO(스몰홀)
Pot : ICAR 100KΩ
Switsch : ARROW(초기 베이크 합판 구조)
Transistors : ses 131DT2×2
Capacitors : DUCATI 0.01×2, ARCO 0.22×2, DUCATI BIPORARE 4μF
부싱 고무 교체 가능
VOX '67~'68 cry baby "Top-Logo"
강렬한 탑엔드에 더해 중후한 베이스 톤을 겸비하고 있습니다. 특히 오버드라이브한 튜브 앰프와 함께 사용하면 더욱 다이내믹하고 공격적인 와우 사운드를 얻을 수 있습니다.
SPEC
Inductor : HALO(대형 홀)
Pot : ICAR 100KΩ
Switsch : ARROW(초기 베이크 합판 구조)
Transistors : ses 131DT2×2
Capacitors : DUCATI 0.01×2, Mullard Tropical-Fish 0.22×2, DUCATI BIPORARE 4μF
VOX E70s #250.049
투명도는 다소 떨어지지만 특징적인 톤 커브와 색채감이 있는 고음 등 Clyde McCoy와 상당히 가까운 느낌의 사운드입니다.
SPEC
Inductor : 붉은색 원통형 인덕터
Pot : BA811-6678
Switch : MARQUARDT
Transistors : 109C,BC318B
Capacitors : BELLCON
부싱고무가 누락되어 있음
JEN E70s cry baby "초기 / FASEL-RED"
HALO 탑재 기종에 비해 주파수 대역이 다소 좁고, 사운드의 선명도가 떨어지고 톤의 질감이 부드럽다.
SPEC
Inductor : FASEL-RED(500mH)
Pot : COSMOS B500K
Switch : 불명(오리지널)
Transistors : 2SC1815×2
Capacitors : ARCO 0.01×2, ARCO 0.22×2, DUCATI BIPORARE 4μF
고무다리 1개 교체 가능
주요 부품에 대하여※당점 과거 입고 데이터에서 발췌
인덕터
Halo
'67~'68 VOX(이탈리아) Clyde McCoy Picture(대형)/Signature(대형/소형), VOX(이탈리아) Crybaby Top-Logo(대형)
Film Can
'69~'70 VOX(이탈리아) V846, VOX(이탈리아) Crybaby 95-910511, JEN(이탈리아) Crybaby(초기)
Stack Of Dime 48 type03 (1세대)
'69~'70 VOX(伊) V846、VOX(伊) Crybaby 95-910511
Red(Unknown Type)
L60s? VOX 250.049
Fasel
E70s~M80s VOX(이탈리아) WAH 250.049/250.414, JEN(이탈리아) Crybaby(초기), JEN(이탈리아) Crybaby 310.001, Crybaby SUPER 250.422/250.394
TDK 5103
'72~'79 VOX(이탈리아) V846, VOX(미국) V846, VOX(미국) Crybaby 95-910511, Thomas Organ(미국) Crybaby 95-910511, Thomas(미국) WAH-WAH 9-3704
Stack Of Dime 48 type03 (2세대)
'70s Thomas(미국) WAH-WAH 9-3704
트랜지스터
BC109b
'67~'68 VOX(이탈리아) Clyde McCoy Picture/Signature
109C/BC318B
L60s? VOX(伊) 250.049
ses 131DT2
'67~'68 VOX(伊) Clyde McCoy Signature, VOX(伊) Crybaby Top-Logo
2SC1815
'69~'70 JEN(이탈리아) Crybaby(초기)
2N5232A/SIP5172
E70s VOX(이탈리아) Crybaby 95-910511, JEN(이탈리아) Crybaby 310.001
5117
'70s VOX(이태리/미국) V846、Thomas Organ(Thomas)
BC238B/BC239C
'70s JEN(이탈리아) Crybaby SUPER 250.422
냄비
ICAR
'60s VOX(伊) Clyde McCoy Picture/Signature, VOX(伊) V846、VOX(伊) Crybaby Top-Logo, VOX(伊) Crybaby 95-910511、JEN(伊) Crybaby(초기)
ERT
L60s~'70s VOX(伊) V846、VOX(伊) Crybaby 95-910511、JEN(伊) Crybaby 310.001
Centralab
'70s~'80s VOX(이태리/미국), JEN(이태리), Thomas Organ(Thomas)
COSMOS
'69~'70 JEN(이태리) Crybaby(초기)
COSMOS RV24
'70s JEN(이탈리아)
BA811-6678
L60s? VOX(이탈리아) 250.049, '70s~'80s JEN(이탈리아)
스위치
ARROW(초기 베이크 합판 구조)
~'68 VOX(이탈리아) Clyde McCoy Picture/Signature
ARROW
L60s~E70s VOX(이탈리아) V846, VOX(이탈리아) Crybaby 95-910511
CARLING
'70s VOX(이/미) V846, Thomas Organ(Thomas)
MARQUARDT
L60s~'80s JEN(이탈리아)
커패시터
MULLARD "Tropical Fish"
VOX(이탈리아) Clyde McCoy Picture, VOX(이탈리아) Crybaby Top-Logo
DUCATI
VOX(이탈리아) Clyde McCoy Picture/Signature, VOX(이탈리아) Crybaby Top-Logo, VOX(이탈리아) Crybaby 95-910511, JEN(이탈리아) Crybaby(초기)
ARCO
L60s~E70s VOX(이탈리아) Clyde McCoy Signature(스몰 헤일로기), VOX(이탈리아) V846, VOX(이탈리아) Crybaby 95-910511, JEN(이탈리아) Crybaby(초기)
PROCOND
VOX(이탈리아) Crybaby 95-910511, JEN(이탈리아) Crybaby 310.001
PHILIPS
'70s VOX(이탈리아) V846、Thomas Organ(Thomas Organ)
초대 Clyde McCoy 와우라고 하면 앞서 언급한 'Tales Of Brave Ulysses (영웅 율리시즈)'(녹음은 '67년 5월)와 'White Room'의 명연주를 남긴 CREAM의 Eric Clapton, 'Burning of the Midnight Lamp (자정의 램프)'(녹음은 '67년 7월), 'Voodoo Child'를 시작으로 램프)'(녹음은 '67년 7월)와 'Voodoo Child'를 비롯해 우드스탁에서 미국 국가 'Star Spangled Banner'의 와일드한 와우 플레이를 남긴 Jimi Hendrix의 애용이 알려진 곳. Jimi는 Crybaby "Top-Logo"와 KING VOX-WAH "Top-Logo"도 사용했는데, 두 사람 모두 당시 가장 먼저 와우 페달을 무대에서 사용했던 Frank Zappa의 영향을 받아 영향을 받아 사용하게 되었다는 이야기가 있습니다. 그 뒤로는 Jimmy Page, Jeff Beck, Santana, Nile Rogers에 Michael Schenker, Stevie Ray Vaughan... 나열하자면 끝이 없죠. 블루스, 사이키델릭, 소울 뮤직에서 하드 록까지 다양한 장르에 걸쳐 사랑받는 페달입니다.
와우 페달은 매우 단순한 이펙터라고 할 수 있지만, 어떤 부품을 탑재하느냐에 따라 사운드에 큰 차이가 나기 때문에 그 깊이가 매우 깊다고 할 수 있습니다.
또한 기타리스트가 직접 조작하여 감성에 따라 기타를 울부짖게 만들기도 하고 울부짖게 만들기도 하는, 그야말로 인간미가 넘치는 악기라고 할 수 있습니다.♪ 프레이즈에 표정이나 색채를 더하거나, 마치 기타가 말하는 듯한 효과를 내거나, 톤 부스터처럼 사용하기도 하고, 밟는 방식과 사용법에 따라 기타리스트의 개성이 드러나는 것 같아요.♪ 또한, 기어의 맞물림을 한 단, 두 단씩 돌려서 주파수 범위를 취향에 맞게 조절할 수도 있어요! (^ ^)b
